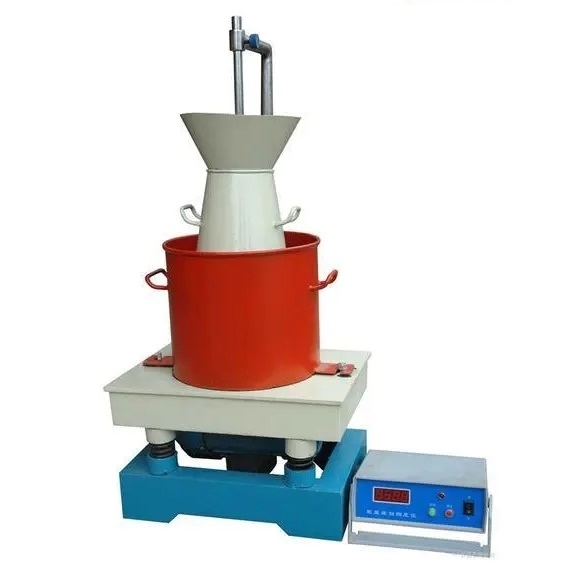

VBR-Ⅱ型数显砼维勃稠度仪

VBR-Ⅱ型数显砼维勃稠度仪
点击放大
产品特点:
VBR-Ⅱ型数显砼维勃稠度仪概述:数显混凝土维勃稠度仪在I 型产品基础上改进,测试所得坍落度及维勃稠度值都为数显结果。其适用于粒径不大于40mm ,维勃稠度值在5-30 秒之间的干硬性混凝土的测定。
更新时间:
2018-03-15
生产地址:
沧州市
浏览次数:
681
  维勃稠度仪VBR-Ⅱ型数显砼维勃稠度仪的详细资料:

VBR-II型数显砼维勃稠度仪概述:
VBR-II型数显混凝土维勃稠度仪在I 型产品基础上改进,测试所得坍落度及维勃稠度值都为数显结果。其适用于粒径不大于40mm ,维勃稠度值在5-30 秒之间的干硬性混凝土的测定。仪器符合GB/T 50080-2002(GBJ80-85)《普通混凝土拌和物性能试验方法》、JG 3043等标准中关于混凝土拌和物维勃稠度试验的有关规定。
技术参数
1.坍落度筒
顶部内径                             100±2mm
底部内径                             200±2mm
高                                   300±2mm
2. 震动台频率                          50 ±3Hz
3. 震动台空载振幅(含容器)            0.5±0.05mm
4. 压重                                2750±50g
5. 电机
功率                                 0.25Kw
电压                                 380V
6. 外形尺寸                            380×500×670mm
7. 总重                                50Kg
VBR-II型数显砼维勃稠度仪结构原理
本仪器如图(一),由以下部分组成:
1.  容器内径240±5mm ,高为200±2mm
坍落度筒其内部尺寸为:底部直径  200±2mm
顶部直径  100±2mm
高    度  300±2mm
2.  旋转架
与测杆(12 )及喂料口(10)相连。测杆下部安装有透明且水平的圆盘(14) ,并用定位螺钉(9)把测杆(12)固定在数显表中。旋转架(11)安装在立柱(16)上通过十字凹槽来控制方向供应商河北大宏实验仪器有限,并用固定螺丝来固定其位置,就位后测杆(12)与喂料口(10)的轴线与容器(6)的轴线重合。
透明圆盘直径为230±2mm,厚度为10±2mm。荷重块直接固定在圆盘上。由测杆、圆盘及荷重块组成的滑动部分总重量为2750 ±50g。
3.  捣棒:   直径16 mm,长600mm的钢棒,端部应磨圆。
4.  震动台:工作频率50±3Hz ,空载振幅0.5±0.05mm。
VBR-II型数显砼维勃稠度仪调试方法:
1.  仪器调水平
仪器出厂前台面对底平面的不平行度小于1mm ,其测量方法是:将震动台放在平台上,用高度尺测台面四角处的高度,其高度应小于1mm,使用中如发现超差,必须重新调整。调整的方法是:修整四个机脚的厚度。
2.  调零位
将坍落度筒(7)放在容器(6)内,在坍落度筒(7)内装配重物(其重量相当于料重的重物)。松开四个螺检(18 ) ,将喂料斗(10)扣紧于坍落度筒上缘,并使旋转架(11)和立柱(16 ) 按图(一)中位置扣好,然后拧紧四个六角头螺检。松开定位螺钉(9) ,按图位置使透明圆盘(14)放在坍落度筒( 7)上,并使立柱和导杆扣好,按数显表置零键调零。
VBR-II型数显混凝土维勃稠度仪测试步骤
1. 把本仪器放在坚实水平的平台上,用湿布把容器、坍落度筒、喂料口内壁及其它用具湿润。
2. 将喂料口提到坍落度筒上方扣紧,校正容器位置,使其轴线与喂料口轴线重合,然后拧紧蝶形螺母。
3. 把按要求取得的混凝土试样用小铲将料分三层装入坍落度筒内,每层料捣实后约为高度的三分之一,每层截面上用捣棒均匀插捣25下,插捣第二层和顶层时应插透本层,并使捣棒刚刚进入下一层顶层,插捣完毕后刮平顶面。
4. 将透明圆盘转到坍落度筒上方锁紧定位螺钉并调零。
5. 使喂料口、圆盘转离,垂直地提起坍落度筒,此时并应注意不使混凝土试样产生横向扭动。
6. 把透明圆盘转到混凝土圆台体顶面,放松定位螺丝,降下圆盘,使其能轻轻接触到混凝土表面,读出数值即为坍落度值。
7. 同时按控制器“启动/停止"按钮,当震动到透明圆盘的底面被水泥浆部满的瞬间再按“启动/停止"按妞,震动停止,控制器显示数值(时间:单位秒)即为维勃稠度值。注:如提起坍落度筒,试体坍边或剪坏,则试样作废并另取试样重做,如连续两次都发生这些现象,则所取混凝土不能做这项试验。
