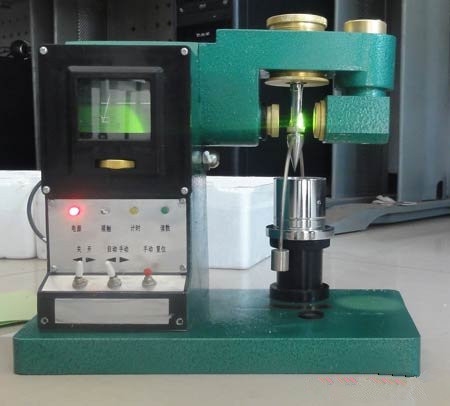

光电式液塑限联合测定仪

简要描述:光电式液塑限联合测定仪适用于粒径不大于0.5mm,有机质量不大于试样总质量5%的土,用于测定土的界限含水量(液限和塑限),以划分土类、计算天然稠度、塑性指数,是公路工程设计和施工仪器。

  • 产品型号:FG-III
  • 厂商性质:生产厂家
  • 更新时间:2022-06-21
  • 访  问  量:1167
详细说明:

  光电式液塑限测定仪适用于粒径不大于0.5mm,有机质量不大于试样总质量5%的土,用于测定土的界限含水量(液限和塑限),以划分土类、计算天然稠度、塑性指数,是公路工程设计和施工*仪器。

  一、主要参数

  1、入土深度:22mm

  2、圆锥下落时间:5S

  3、锥体顶角:30°

  4、圆锥仪质量:76g/100g

  5、测读精度:0.1mm,估读0.05mm

  6、消耗功率:25W

  7、圆锥磨损检测:0.3mm

  8、光学放大倍数:~13

  9、电源:~220V50HZ

  10、净重:~5kg

  11、外形尺寸:300*164*285

  二、结构及工作原理

  1、结构:1)底脚 2)底座 3)升降座 4)螺杆 5)圆锥仪6)光学系统 7)机架 8)读数窗

  2、工作原理:

  当装好土样的试杯放在升降座上,提上圆锥仪,旋转螺杆使升降座上升,土样表面和锥尖刚好接触时,指示灯亮,锥体自行下沉。圆锥仪上有玻璃刻线,经光学放大系统投射到读数窗屏上,即可读出锥入深度。

  三、调试使用及保养

  1、调试:将仪器放置平台上,调整底脚螺栓,使底座上平面及升降台上平面水平;接通电源,检查电磁吸铁是否牢固吸住圆锥仪,断电时圆锥仪是否自由,垂直下落;调整光学系统,使成象清晰,调节零位线为零

  2、使用:以上准备工作做好后,就可将装好土样的试杯放在升降座,使之上升,试杯随之徐徐上升,土样表面和圆锥仪锥尖刚好接触,指示灯亮,停止转动升降做,圆锥仪立刻自行下沉,如此时处于自动测量状态,经5s延时,读数指示灯亮,提示操作者读取读数窗上数据即锥入深度。如处于手动测量状态,当椎尖与土面接触时,接触指示灯亮,这时需按手动测量钮,圆锥仪才自由落下,延时5秒,读数指示灯亮,读取数据试验完毕,按动复位按钮,读数显示为零。

  3、保养:每次试验完毕,均需对仪器作全面清扫工作,不让碎土、灰尘等留在仪器上,对光学元器件不要用手直接接户,防止划伤。做好清洁工作后,即将仪器放入箱内,放置于干燥、不受日光直接照射处。

  四、维护与保养

  1、使用完毕后,应擦净仪器,清除仪器周围残留胶砂,用轻油稍稍润滑推杆、桌面和凸轮表面。

  2、长期不用,仪器应防尘保护,控制器放置在包装盒内。

  五、包装与标志说明:

  1.每台仪器应有牢固的铭牌,表面和标志应明亮、清晰、耐久,并能防锈,其内容包括:仪器名称、出厂编号、出厂日期、制造厂名。

  2。产品合格证,使用说明书,装箱单及备用件等应与主机一起装箱。

  3。每台仪器应用手提式仪器箱包装。箱内有仪器及附件安放位置,衬以泡沫塑料并填实,以防晃动。发运时另用包装箱,内衬油毡纸,外应包扎牢固。

  箱上字样和标志应清楚,内容包括:

  a.制造厂名,产品名称及出厂编号;

  b.收货单位及地址;

  C.“请勿倒置”、“防雨防潮”等字样。

  六、售后服务:

  河北大宏实验仪器有限公司所售产品均实行三包政策,请顾客保存好有效凭证,以确保我们为您更好服务。本公司的客户除享受国家规定“三包”。您可以更放心地在这里购物。

  1、整机保修一年(易耗品除外),终身维护,快捷迅速为客户提供所需配件(人为原因除外)。

  2、建立客户档案,对客户实行跟踪服务。

  3、定期回访。凡本公司签约经销商或客户,因产品升级或新品上市,我公司将根据具体情况随时安排各种形式统一培训,或上门指导。
