混凝土钻孔取芯机

简要描述:混凝土钻孔取芯机采用双立柱结构、螺旋给进方式,稳定性好,操作简单省力。配有行轮,移动方便

  • 产品型号:HZ-20
  • 厂商性质:生产厂家
  • 更新时间:2022-12-11
  • 访  问  量:1688
详细说明:


  一、混凝土钻孔取芯机主要特点:


  采用双立柱结构、螺旋给进方式,稳定性好,操作简单省力。配有行轮,移动方便。采用高速切割技术与薄壁金刚石钻头配套,可钻切高强度钢筋混凝土,钻进效率高、孔位准确、孔壁光滑,成孔质量好,芯样完整光滑、震动小,对建筑物无损害。


  二、混凝土钻孔取芯机主要技术参数:


  1、zui大钻孔直径:200mm


  2、zui大钻孔深度:700mm(使用加长杆或加长芯管时可达1500mm)


  3、输出转速:800-1200转/分


  4、功率:5.5马力  9.0马力 13马力(本田或雅马哈汽油机)


  5、机重:110千克。


  三、混凝土钻孔取芯机操作过程:


  1、使用前的准备工作


  加入93#无铅汽油和高级润滑油,加入机油的多少可根据机油尺刻度为准。在立柱上加注润滑油,并转动给进手柄和输出轴,检查给进和回转是否灵活可靠。


  2、准备好水源。


  3、检查各部位螺丝是否松动。


  4、安装


  钻头对孔位后,把三个行走轮搬起,让底座落到地面。打小孔且混凝土强度不高时,则依靠钻机的自身重量就可将钻机固定,若打的孔径较大,钻机自身重量不能稳住钻机时,可在底盘上放置重物(如砂袋、铁块、混凝土块等)固定或打两个膨胀螺栓加上压杆(如槽钢等)来固定钻机,钻机固定要牢靠,不得摇晃,否则钻孔作业无法正常进行。


  5、开孔


  以上作业做好后,即可开孔作业,装上钻头,起动汽油机(详情见汽油机用户手册)把进水管放入水桶内,水桶要提到高出水泵位置,然后手捏气襄把水吸入水泵,水泵上水后把水桶放在地面即可。油门调至zui大,开始轻摇给进手柄,使钻头缓慢接触地面。开孔要诀:先给水后钻进,给进速度要慢,钻压要小。严禁无水作业,以免烧坏钻头和水封。


  6、正常钻入


  当开孔钻进2-3毫米深后,即可转入正常钻进,此时给进压力适当加大,正常钻进的要诀:给进压力要适中,要保持均匀,碰到粗钢筋给进压力要减小。要做到一听二看,听机器的声音是否正常,看孔口是否返(冒)水。


  7、终孔


  到达所取深度后,即可停钻。停钻的要求是:先关机器后关水,若是深孔时,还不能立即提钻和停水,而要用水冲孔一段时间,目的在于将孔内的岩粉冲洗干净,以防岩粉沉淀导致埋钻,造成取芯困难。

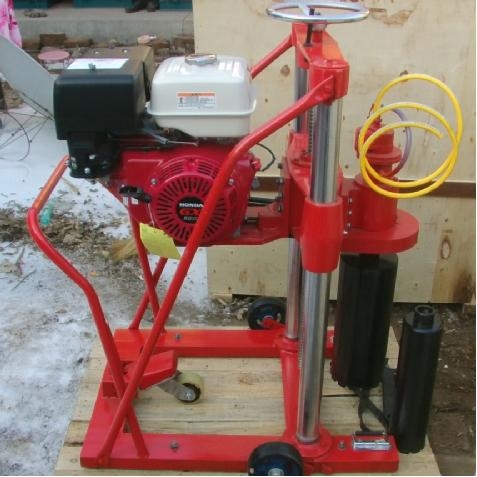

混凝土钻孔取芯机产品图片




  四、注意事项


  1、当出现卡钻时,不允许采用强行起动机器的办法来排除卡钻,而应采用人工方法(如用加长搬手转动钻头)排除后,方可重新起动机器。


  2、当岩芯卡在钻头内时,应立即停止钻进,及时清除。清除时,只允许用橡胶锤或软木棍轻轻敲击钻头钢体,反复敲击即可将岩芯清除出来。严禁用铁锤敲击钻头或岩芯,严禁用铁棍从钻头后部插入敲击岩芯,以免损坏薄壁钻头。


  3、使用前应仔细阅读(汽油机用户手册)


  4、严禁无水作业。


  五、维修与保养


  取芯完成后,要把适当部位擦净、晾干、涂油。要有专业人员负责使用保养,以保持机器的正常使用。经常查看汽油、机油,以防短油造成机器损伤影响寿命。机器长时间使用或使用多次后,应检查一遍各部位螺栓是否有松动现象,以防影响和耽误正常使用。如机器长时间不使用,应把机器化油器中的汽油放净,以防化油器没浸时间过长,下次不易起动。


  六、常见故障与排除


故障

原因

排除方法

汽油机冒烟

1、机油过多

2、机油进入燃烧室

1、抽出部分机油

2、卸下火花塞,然后拉动起动手柄,把机油*排出,上好火花塞起动汽油机空转至正常。

汽油机没劲

汽油标号不到

阻风门关闭

换上标号汽油

调速器往回转动,把开阻风门。

汽油机不易起动

火花塞积炭过多

火花塞过老

阻风门未关闭(开冷时)

清理火花塞

更换新火花塞

3、关闭阻风门

取芯慢

钻头过钝

皮带老化

皮带松

转速慢

更换新钻头

更换新标准角带

调整紧带螺栓

油门调至高速位置




  七、概述:

  该机为HZ系列金刚石工程钻机之一,采用汽油发动机为动力(本田或雅马哈)起动快捷,运转可靠,适用于无电力场所和较大口径的工程钻孔。

  八、主要用途:

  HZ-20型工程钻机采用高速切割技术,与薄壁金刚石钻头配套,广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域的钻孔与取芯。在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。安装大型机器设备钻地脚螺栓孔。安设桥梁扶手及交通安全防护栏杆钻孔。
