混凝土磁力振动台

简要描述:混凝土磁力振动台*品牌,水准,运行高效,耐磨性高,高品质

  • 产品型号:HZJ-1型
  • 厂商性质:生产厂家
  • 更新时间:2022-12-11
  • 访  问  量:1204
详细说明:

  混凝土磁力振动台使用方法

  1、将程序控制器面板上的预置拨码开关调节到要求的振动时间(单位:秒)。在振动过程中严禁调节预置拨码开关。

  2、将装满混凝土的试模依次放置在电磁铁的相应位置,开启控制面板上的电磁铁开关,试模即牢固固定在振动台上。

  3、按下控制器面板上的启动开关,振动台即启动,运转到预定振动时间,自动切换到制动,经7秒钟后自动断电。供应商河北大宏实验仪器有限

  4、关闭电磁铁开关,试模与台面电磁铁脱开,然后即可搬取试模。

  混凝土磁力振动台维护

  1、振动成型完毕之后,台面残留的混凝土应擦洗干净。

  2、振动电机和悬挂轴承,应定期加注润滑油。

  3、使用完毕,应切断电源。

  4、电磁铁不能通电时间过长,否则线圈容易烧毁。

   安装说明

  1、 将振动台安装在混凝土基础上,基础与槽钢底座之间垫大于5mm厚的橡胶带。地脚螺栓尺寸为M16×390mm,4只用户自备,供应商河北大宏实验仪器有限螺栓透出地面60mm,地脚螺栓位置如“图2”。振动台安装后应保持台面水平。

  2、将控制器放在距振动相近适当位置,将振动台上多线插头,插入控制器多线插座内。控制器上电源插入3~380V电源插座上。

  3、为确保安全,振动台与控制器连接线,穿在硬塑料管或钢管内,并埋设牢固可靠,防止电缆损坏。

  4、应有良好接地装置。

    电气接线图

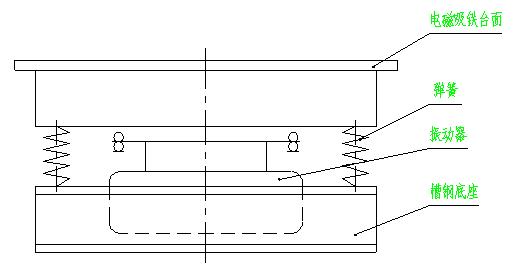

图1

图2

1、振动台     2、多线插头座      3、程序控制器

  4、四芯电源插头,①~⑦分别为多线插头座内部编号,①②接电磁铁,⑤⑥⑦接振动电机,④接地。

  概述:

  该机是由电磁来稳固试模的一种新型换代产品,通电后自动上磁,断电后磁性消失,是试验人员的一种的试验仪器。

  混凝土磁力振动台主要技术参数:

  规格:1000mm×1000mm 、 800mm×800mm 、 600mm×800mm

  磁性:吸力 ≥200 公斤

  电源电压                         AC380V

  总功率                           1.6kW

  振动型式                         定向垂直简谐振动

  垂直振幅                         0.5±0.02mm

  振动频率                         50±3Hz

  台面振幅均匀度                   ≤15%

  空载振动噪声                 ≤85dB(A)

  同时一次成型试件数量         150×150×150mm立方体6个

  100×100×100mm立方体三联试模3条

  电磁铁吸力(每个)           ≥80kg

  振动时间                     按要求随意设置,zui大振动时间

  为99秒

  外形尺寸                     600×800×530mm

  净重                         240kg

  具有以下特点:

  1、技术性能先进,符合JG/T3020-94《混凝土试验用振动台》建工行业标准的技术要求。结构紧凑,技术先进。

  2、垂直向上的简称振幅,台面振幅均匀,可保证成型混凝土试件密实均匀,减少试验误差。

  3、可同时一次成型150×150×150mm立方体试件6个,100×100×100mm立方体三联试模3条,振动台负载均匀。

  4.采用电磁铁固定试模。放置及取下试模方便,以免人工按压试模,使操作者身心受振动伤害及振动台增加供应商河北大宏实验仪器有限额外负载。

  5.振动噪音小,有利于试验环境保护。

  6、振动及制动时间采用程序控制其控制,振动时间可按需要在0~99秒内任意设置。操作简便控时准确。
